    Toplotne črpalke HOTJET ONE

    MODEL (SI) 8ONE 15ONE
    Ime ali blagovna znamka HOTJET
    zrak/voda
    Način delovanja Toplotna moč [kW] / Grelno št. [COP]
    Ogrevanje: A-7/W35 5,97 / 2,59 7,64 / 2,58
    Ogrevanje: A2/W35 2) 8,35 / 3,80 10,64 / 3,80
    Ogrevanje: A7/W35 1) 10,87 / 5,17 13,85 / 5,17
    Ogrevanje: A12/W35 13,55 / 6,74 17,30 / 6,72
    Razred energijske učinkovitosti 3)
    Razred energijske učinkovitosti 35°C A+ A+
    Razred energijske učinkovitosti 55°C A A+
    Sezonska energijska učinkovitost pri ogrevanju prostorov za uporabo pri nizki temperaturi v povprečnih podnebnih razmerah (%) 148 150
    Letna poraba energije, izražena kot končna energija v kWh
    Tehnični podatki
    Nazivna temperatura vira, območje delovanja [°C] -20 do +35
    Nazivna temperatura odjema min./max. [°C] 20 do +55
    Priključki na toplotni črpalki G 1” ZN
    Nominalni pretok na strani segrevanja ∆t = 5 °C [m3 . h-1] 1,95 2,3
    Minimalni pretok na strani segrevanja ∆t = 7 °C [m3 . h-1] 1,1 1,64
    Padec tlaka 12,5 9
    Koeficient pretoka 5,5 7,6
    Zaščita ogrevalne vode pred zamrznitvijo Da (mora biti priklopljena na el. omrežje)
    Pretok zraka 2 500 3 600
    Plinski del
    Ekspanzijski ventil mehanski elektronsko nadzorovan
    Plin R407C
    Odtaljevanje Samodejno ali na zahtevo
    Količina plina 2,6 3,5
    Način odtaljevanja Vročim plinom (vzvratno ogrevalni krog)
    Ogrevanje lovilne posode za kondenz Preostalo toploto plina
    Odvod kondenza [mm] ∅ 30
    Stikalo za nizek tlak (izklop) [MPa] 0,07 (0,7 bar)
    Stikalo za visok tlak (izklop) [MPa] 0,3 (30 bar)
    Tehnični podatki (mere, teža)
    Širina x globina x višina [mm] 1 275 x 550 x 959
    Teža [kg] 130 170
    Mesto montaže zunanja
    Ohišje komaxit
    Barva RAL 7016  (možna zamenjava barve)
    Električni priključek
    nazivna napetost 230V / 1 fazna / 50Hz 400V / 3 fazna / 50Hz
    Kompresor rotacijski, Hitachi Highly ali LG Scroll
    Nazivni tok A7/W35 [A] 4,9 5,8
    Max. trenutni tok [A] 7 9
    Zagonski tok [A] 52 66
    Zagonski tok z mehkim zaganjačem / 40
    Varovalke za kompresor z mehkim zaganjačem 16C/1 16C/3
    Varovalke 16C/ 1 (rez. 2KW/230V)  5) 20B/3 (rez.6KW /400V) 5)
    El. povezava do kompresorja CYKY [n x mm2] 3 x 2,5 (rez. 2KW/400V) 6) 5 x 4 (rez.6KW ,400V) 6)
    Stopnja zaščite IPX ( EN 60 529 ) IP 43
    Hrup po EN 12 102 pri A7/W55 (najvišja učinkovitost)
    Nivo hrupa Lwa [dB] 69,3
    Pritisk hrupa na Lpa 5 m [dB] 44,5
    EC ventilator / Da
    spremenljiva hitrost ventilatorja Gladko, z regulacijo 0-10V signal.  Funkcije: glede na temperaturo, nočno delovanje itd..
    Oprema
    Integrirana obtočna črpalka Grundfos UPM3 25-70 180 Hybrid
    Električna kovinska omarica z regulacijo / Da
    Električni kabel (med zunanjo enoto in krmilno omarico) / Da
    Siemens regulacija RVS21 (proti doplačilu RVS61) + razširitveni modul AVS55
    Kontrola faz / Da
    Kontrolna enota QAA75 AVS37 / QAA75
    Zunanje tipalo QAC34
    Kaskada do 16 enot (RVS21 z povezovalnim modulom LPB)
    Upravljanje preko interneta Da (z webserverjem za 1, 4 ali 16 regulacij)
    MODBUS komunikacija Da (z razširitvenim Modbus komunikacijskim modulom)
    1) Pod pogoji 7°C zraka na vstopu v toplotno črpalko in 35°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    2) Ob pogoji 2°C zraka na vstopu v toplotno črpalko in C voda 35°C na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    3) V skladu z evropskim standardom EN 14825 za povprečne podnebne razmere.
    5) Dimenzije kabelskih povezav in velikost varovalk je predvidena za osnovno konfiguracijo toplotne črpalke; kompresor, ventilator, obtočne črpalke in regulacijo.
    V primeru vgradnje dodatnih elementov je potrebno ustrezno prilagoditi dimenzije kabelskih povezav in velikost varovalk na podlagi izračunov.
    6) Izračunano za največjo dolžino 25m

    Toplotne črpalke HOTJET ONE2

    MODEL (SI) 10ONE2 15ONE2 20ONE2 25ONE2 35ONE2 45ONE2
    Ime ali blagovna znamka HOTJET
    zrak/voda
    Način delovanja Toplotna moč [kW] / Grelno št. [COP]
    Ogrevanje: A-7/W35 7,93 / 2,99 9,34 / 2,91 13,01 / 3,09 20,64 / 2,97 22,83 / 3,16 27,35 / 3,08
    Ogrevanje: A2/W35 2) 8,96 / 3,51 11,07 / 3,50 15,62 / 3,71 25,20 / 3,62 28,00 / 3,84 33,60 / 3,74
    Ogrevanje: A7/W35 1) 10,64 / 4,40 13,25 / 4,26 18,81 / 4,50 30,10 / 4,30 33,60 / 4,58 40,20 / 4,42
    Ogrevanje: A12/W35 12,42 / 5,29 15,56 / 5,16 19,18 / 5,26 32,26 / 5,21 38,44 / 5,02 46,06 / 4,90
    Razred energijske učinkovitosti 3)
    Razred energijske učinkovitosti 35°C A+ A++ A++ A++ A++ A++
    Razred energijske učinkovitosti 55°C A+ A+ A+ A++ A+ A+
    Sezonska energijska učinkovitost pri ogrevanju prostorov za uporabo pri nizki temperaturi v povprečnih podnebnih razmerah (%) 153 158 164 165 151 159
    Hlajenje: A35/W7 4) 8.50 / 2.50 10.20 / 2.40 14.00 / 2.40 18.00 / 2.40
    Tehnični podatki
    Nazivna temperatura vira, območje delovanja [°C] -22 do 40°C
    Nazivna temperatura odjema min./max. [°C] 20 do 60°C  (do -10°C)
    Priključki na toplotni črpalki G 5/4” ZN
    Nominalni pretok na strani segrevanja ∆t = 5 °C [m3 . h-1] 1,95 2,34 3,37 5,18 6,1 7,64
    Minimalni pretok na strani segrevanja ∆t = 7 °C [m3 . h-1] 1,39 1,67 2,4 3,69 4,36 5,46
    Padec tlaka 5,5 6 7 9
    Koeficient pretoka 8,3 9,4 12,7 17,2
    Zaščita ogrevalne vode pred zamrznitvijo Da (mora biti priklopljena na el. omrežje)
    Pretok zraka 4 000 4 500 5 000 8 400 12 400 17 400
    Plinski del
    Ekspanzijski ventil Elektonsko nadzorovan: 1 x glavni, 1 x vbrizg plina EVI
    Z EVI vbrizgom plina Da
    Plin R407C
    Odtaljevanje Samodejno ali na zahtevo
    Količina plina 4 4,5 5 11* 14,5 15,4
    Način odtaljevanja Vročim plinom (vzvratno ogrevalni krog)
    Ogrevanje lovilne posode za kondenz Preostalo toploto plina
    Odvod kondenza [mm] ∅ 30
    Ogrevanje odtočne cevi za kondenz Optimizirana funkcija v regulaciji pripravljena
    Stikalo za nizek tlak (izklop) [MPa] 0,05
    Stikalo za visok tlak (izklop) [MPa] 3,2
    Tehnični podatki (mere, teža)
    Širina x globina x višina [mm] 1 271 x 500 x 1 211 1 621 x 600 x 1 483 1 721 x 700 x 1 680
    Teža [kg] 200 205 205 250
    Mesto montaže Zunanja (po prilagoditvi notanja)
    Ohišje Barvana z poliuteranskim UV odpornim lakom.  Pocinkana pločevina
    Barva RAL 7016 (možna zamenjava barve)
    Električni priključek
    nazivna napetost 400V / 3 fazna / 50Hz
    Kompresor Scroll EVI
    Nazivni tok A7/W35 [A] 5,2 5,8 8,4 11,2 14,7 16,4
    Max. trenutni tok [A] 7,9 9 16,5 22 27 30
    Zagonski tok [A] 66 66 73 80 96 96
    Zagonski tok z mehkim zaganjačem 39,6 39,6 43,8 48 58 58
    Varovalke za kompresor z mehkim zaganjačem 16C/3 16C/3 20C/3 25C/3 32C/3 32C/3
    Varovalke 20B/3 ali 16C/3 20B/3 ali 16C/3 25B/3 32B/3 40C/3 40C/3
    El. povezava do kompresorja CYKY [n x mm2] 5 x 4 5) 5 x 4 5) 5 x 6 5) 5 x 10 5) 5 x 10 5) 5 x 10 5)
    Električni podatki v kombinaciji z Hydrobox
    Glavne varovalke za toplotno črpalko z Hydrobox 20C/3 20C/3 25C/3 32C/3 X X
    El. povezava do toplone črpalke z Hydrobox CYKY [n x mm2] 5 x 4 6) 5 x 4 6) 5 x 4 6) 5 x 6 6) X X
    Stopnja zaščite IPX ( EN 60 529 ) Z nameščeno nadzorno ploščo IP40
    Hrup  po EN 12 102 pri A7/W55 (najvišja učinkovitost)
    Nivo hrupa Lwa [dB] max: 67 max: 71,5 max 73,5 max 76,5
    Pritisk hrupa na Lpa 5 m [dB] Da
    EC ventilator 630mm
    spremenljiva hitrost ventilatorja Gladko, z regulacijo 0-10V signal.  Funkcije: glede na temperaturo, nočno delovanje itd..
    Oprema
    Električna kovinska omarica z regulacijo Zunanja  ( 398x647x166 - š/v/g ) 16 kg
    Kontrolna enota po izbiri AVS37 ali AVS74
    Električni kabel (med zunanjo enoto in krmilno omarico) 5m v sklopu zunanje enote (do 25m poskrbljeno za zaščito, nad 25m je potreben ponoven izračun)
    Siemens regulacija RVS21+ razširitveni AVS55.199 + AVS75.370 RVS21 + razširitveni modul AVS55.196
    Raztezni ekspanzijski ventil Z regulacijo RVS21  Neodvisna regulacija: Carel ali Emerson
    Kontrola faz Da (pri RVS21 zunanja, RVS61 notranja)
    Sobna kontrolna enota (žična) QAA75 (žična), QAA78 (brezžična)
    Zunanje tipalo dodatno (QAC34)
    Upravljanje preko interneta Da (z webserverjem za 1, 4 ali 16 regulacij)
    Kaskada do 16 enot (RVS21 z povezovalnim modulom, RVS61 standardno)
    MODBUS komunikacija Da (z razširitvenim Modbus komunikacijskim modulom)
    1) Pod pogoji 7 ° C zraka na vstopu v toplotno črpalko in 35 ° C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    2) Ob pogoji 2 ° C zraka na vstopu v toplotno črpalko in C voda 35 ° na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    3) V skladu z evropskim standardom EN 14825 za povprečne podnebne razmere.
    4) Pod pogoji 35 ° C zraka na vstopu v toplotno črpalko in + 7 ° C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    5) Dimenzije kabelskih povezav in velikost varovalk je predvidena za osnovno konfiguracijo toplotne črpalke; kompresor, ventilator, obtočne črpalke in regulacijo.
    V primeru vgradnje dodatnih elementov je potrebno ustrezno prilagoditi dimenzije kabelskih povezav in velikost varovalk na podlagi izračunov.
    6) Izračunano za največjo dolžino 25m

    Toplotne črpalke HOTJET ONE2(i)

    MODEL (SI) 10ONE2(i) 20ONE2(i)
    Ime ali blagovna znamka HOTJET
    zrak/voda
    Način delovanja Toplotna moč [kW] / Grelno št. [COP]
    Ogrevanje: A-7/W35 5,04 / 3,74 10,24 / 2,90
    Ogrevanje: A2/W35 2) 3,07 /  4,06 6,54 / 4,06
    Ogrevanje: A7/W35 1) 2,65 /  4,73 7,12 / 5,27
    Ogrevanje: A12/W35 2,98 / 5,73 7,45 / 6,40
    Razred energijske učinkovitosti 3)
    Razred energijske učinkovitosti 35°C A++ A++
    Razred energijske učinkovitosti 55°C A++ A++
    Sezonska energijska učinkovitost pri ogrevanju prostorov za uporabo pri nizki temperaturi v povprečnih podnebnih razmerah (%) 172 182
    Hlajenje: A35/W7 4) 9,5 / 3,4 16,9 / 3,8
    Tehnični podatki
    Nazivna temperatura vira, območje delovanja [°C] -25 do 40°C
    Nazivna temperatura odjema min./max. [°C] 20 do 60 (do -10°C)
    Priključki na toplotni črpalki G 5/4” ZN
    Nominalni pretok na strani segrevanja ∆t = 5 °C [m3 . h-1] 1,2 2,4
    Minimalni pretok na strani segrevanja ∆t = 7 °C [m3 . h-1] 0,8 1,7
    Padec tlaka x x
    Koeficient pretoka x x
    Zaščita ogrevalne vode pred zamrznitvijo Da Da
    Pretok zraka 4500 4500
    Plinski del
    Ekspanzijski ventil Elektronsko nadzorovan
    Z EVI vbrizgom plina Da
    Plin R410A
    Odtaljevanje Samodejno ali na zahtevo
    Količina plina 4 5
    Način odtaljevanja Vročim plinom (vzvratno ogrevalni krog)
    Ogrevanje lovilne posode za kondenz Preostalo toploto plina
    Odvod kondenza [mm] ∅ 30
    Ogrevanje odtočne cevi za kondenz Optimizirana funkcija v regulaciji pripravljena
    Stikalo za visok tlak (izklop) [MPa] 4,5 4,5
    Tehnični podatki (mere, teža)
    Širina x globina x višina [mm] 1271 x 500 x 1211
    Teža [kg] 270 270
    Mesto montaže Zunanja (po prilagoditvi notranja)
    Ohišje Barvana z poliuteranskim UV odpornim lakom.  Pocinkana pločevina
    Barva RAL 7016 (možna zamenjava barve)
    Električni priključek
    Nazivna napetost 3x230/400V AC, 50Hz
    Kompresor Variable Speed Scroll s EVI
    Nazivni tok A7/W35 [A] 3,1 4,4
    Max. trenutni tok [A] 4,7 6,6
    Zagonski tok [A] rampa - od 0 rampa - od 0
    Zagonski tok z mehkim zaganjačem - -
    Varovalke za kompresor z mehkim zaganjačem - -
    Varovalke 16B 20B
    El. povezava do kompresorja CYKY [n x mm2] 5x2,5 5x4
    Stopnja zaščite IPX ( EN 60 529 ) 43
    Hrup
    Nivo hrupa Lwa [dB] 53 53
    Pritisk hrupa na Lpa 5 m [dB] 34 34
    EC ventilator Da (630mm)
    spremenljiva hitrost ventilatorja Gladko, z regulacijo 0-10V signal. Funkcije: glede na temperaturo, nočno delovanje itd..
    Oprema
    Električna omarica z regulacijo Zunanja  ( 398x647x166 - š/v/g ) 16 kg
    Kontrolna enota (žična) AVS37 / QAA74
    Električni kabel (med zunanjo enoto in krmilno omarico) 5m v sklopu zunanje enote
    Siemens regulacija RVS61
    Sobni korektor (žični) QAA75
    Zunanje tipalo QAC34
    Kontrola faz Standardno
    Upravljanje preko interneta Da (z webserverjem)
    1) Pod pogoji 7°C zraka na vstopu v toplotno črpalko in 35°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    2) Ob pogoji 2°C zraka na vstopu v toplotno črpalko in C voda 35°C na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    3) V skladu z evropskim standardom EN 14825 za povprečne podnebne razmere.
    4) Pod pogoji 35 ° C zraka na vstopu v toplotno črpalko in +7°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    5) Dimenzije kabelskih povezav in velikost varovalk je predvidena za osnovno konfiguracijo toplotne črpalke; kompresor, ventilator, obtočne črpalke in regulacijo.
    V primeru vgradnje dodatnih elementov je potrebno ustrezno prilagoditi dimenzije kabelskih povezav in velikost varovalk na podlagi izračunov.

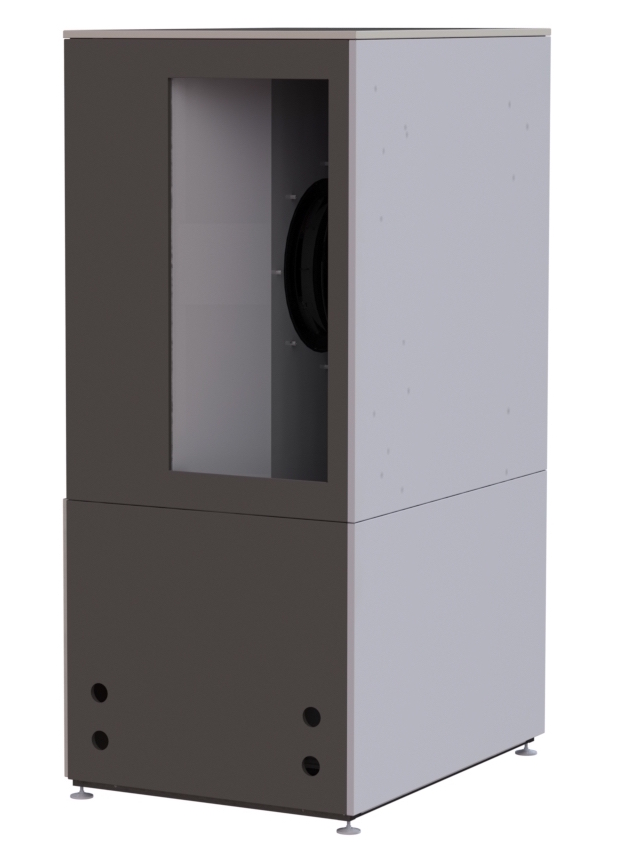

    Toplotne črpalke HOTJET ONE ZET

    zetDave-419
    MODEL (SI) ONE ZET10 ONE ZET20
    Ime ali blagovna znamka HOTJET
    zrak/voda
    Način delovanja Toplotna moč [kW] / Grelno št. [COP]
    Ogrevanje: A-7/W35 5,04 / 3,74 10,24 / 2,90
    Ogrevanje: A2/W35 2) 3,07 /  4,06 6,54 / 4,06
    Ogrevanje: A7/W35 1) 2,65 /  4,73 7,12 / 5,27
    Ogrevanje: A12/W35 2,98 / 5,73 7,45 / 6,40
    Razred energijske učinkovitosti 3)
    Razred energijske učinkovitosti 35°C A++ A++
    Razred energijske učinkovitosti 55°C A++ A++
    Sezonska energijska učinkovitost pri ogrevanju prostorov za uporabo pri nizki temperaturi v povprečnih podnebnih razmerah (%) 172 182
    Hlajenje: A35/W7 4) 9,5 / 3,4 16,9 / 3,8
    Tehnični podatki
    Nazivna temperatura vira, območje delovanja [°C] -25 do 40°C
    Nazivna temperatura odjema min./max. [°C] 20 do 60 (do -10°C)
    Priključki na toplotni črpalki G 1” ZN
    Nominalni pretok na strani segrevanja ∆t = 5 °C [m3 . h-1] 1,2 2,4
    Minimalni pretok na strani segrevanja ∆t = 7 °C [m3 . h-1] 0,8 1,7
    Padec tlaka x x
    Koeficient pretoka x x
    Zaščita ogrevalne vode pred zamrznitvijo Da Da
    Pretok zraka 4500 4500
    Plinski del
    Ekspanzijski ventil Elektronsko nadzorovan
    Z EVI vbrizgom plina Da
    Plin R410A
    Odtaljevanje Samodejno ali na zahtevo
    Količina plina 4 5
    Način odtaljevanja Vročim plinom (vzvratno ogrevalni krog)
    Ogrevanje lovilne posode za kondenz Preostalo toploto plina
    Odvod kondenza [mm] zunanji G 1"
    Stikalo za visok tlak (izklop) [MPa] 4,5 4,5
    Tehnični podatki (mere, teža)
    Širina x globina x višina [mm] 1060 x 759 x 1810 1060 x 759 x 1810
    Teža [kg] 270 270
    Mesto montaže Notranja / Zunanja
    Ohišje Da
    Barva RAL 7035 (možna zamenjava barve)
    Električni priključek
    Nazivna napetost 3x230/400V AC, 50Hz
    Kompresor Variable Speed Scroll s EVI
    Nazivni tok A7/W35 [A] 3,1 4,4
    Max. trenutni tok [A] 4,7 6,6
    Zagonski tok [A] rampa - od 0 rampa - od 0
    Zagonski tok z mehkim zaganjačem - -
    Varovalke za kompresor z mehkim zaganjačem - -
    Varovalke 16B 20B
    El. povezava do kompresorja CYKY [n x mm2] 5x2,5 5x4
    Stopnja zaščite IPX ( EN 60 529 ) 43 43
    Hrup
    Nivo hrupa Lwa [dB] 53 53
    Pritisk hrupa na Lpa 5 m [dB] 34 34
    Oprema
    Električna omarica z regulacijo Integrirana
    Električni grelec 7.5kW
    Obtočna črpalka UMP3 25-70
    Kontrolna enota (žična) AVS37 / QAA74
    Siemens regulacija RVS61
    Sobni korektor (žični) QAA75
    Zunanje tipalo QAC34
    Kontrola faz Standardno
    Električni kabel 5 m -
    Upravljanje preko interneta Da (z webserverjem)
    1) Pod pogoji 7°C zraka na vstopu v toplotno črpalko in 35°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    2) Ob pogoji 2°C zraka na vstopu v toplotno črpalko in C voda 35°C na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    3) V skladu z evropskim standardom EN 14825 za povprečne podnebne razmere.
    4) Pod pogoji 35 ° C zraka na vstopu v toplotno črpalko in +7°C vode na izstopu iz toplotne črpalke. (V skladu z evropskim standardom EN 14511)
    5) Dimenzije kabelskih povezav in velikost varovalk je predvidena za osnovno konfiguracijo toplotne črpalke; kompresor, ventilator, obtočne črpalke in regulacijo.
    V primeru vgradnje dodatnih elementov je potrebno ustrezno prilagoditi dimenzije kabelskih povezav in velikost varovalk na podlagi izračunov.
