    Genesis Plus KPP peletni kotli so namenjeni za ogrevanje in pripravo sanitarne tople vode: v odprtih sistemih centralnega ogrevanja s prisilnim ali gravitacijskim kroženjem vode in varovali, ter v zaprtih sistemih, pod pogojem, da se uporablja naprava za odvajanje odvečne toplote (ventil proti pregretju DBV ali hladilna tuljava), v skladu z zahtevami PN-91/B-02413. Kotli z gorilnikom, podajalnikom in zalogovnikom pelet nazivne moči 11kW, 15kw in 20kW dovoljujejo maksimalno delovno temperaturo 85⁰C in obratovalni tlak 2bar. Energijski izkoristek kotla je do 97%, energijski razred A+.

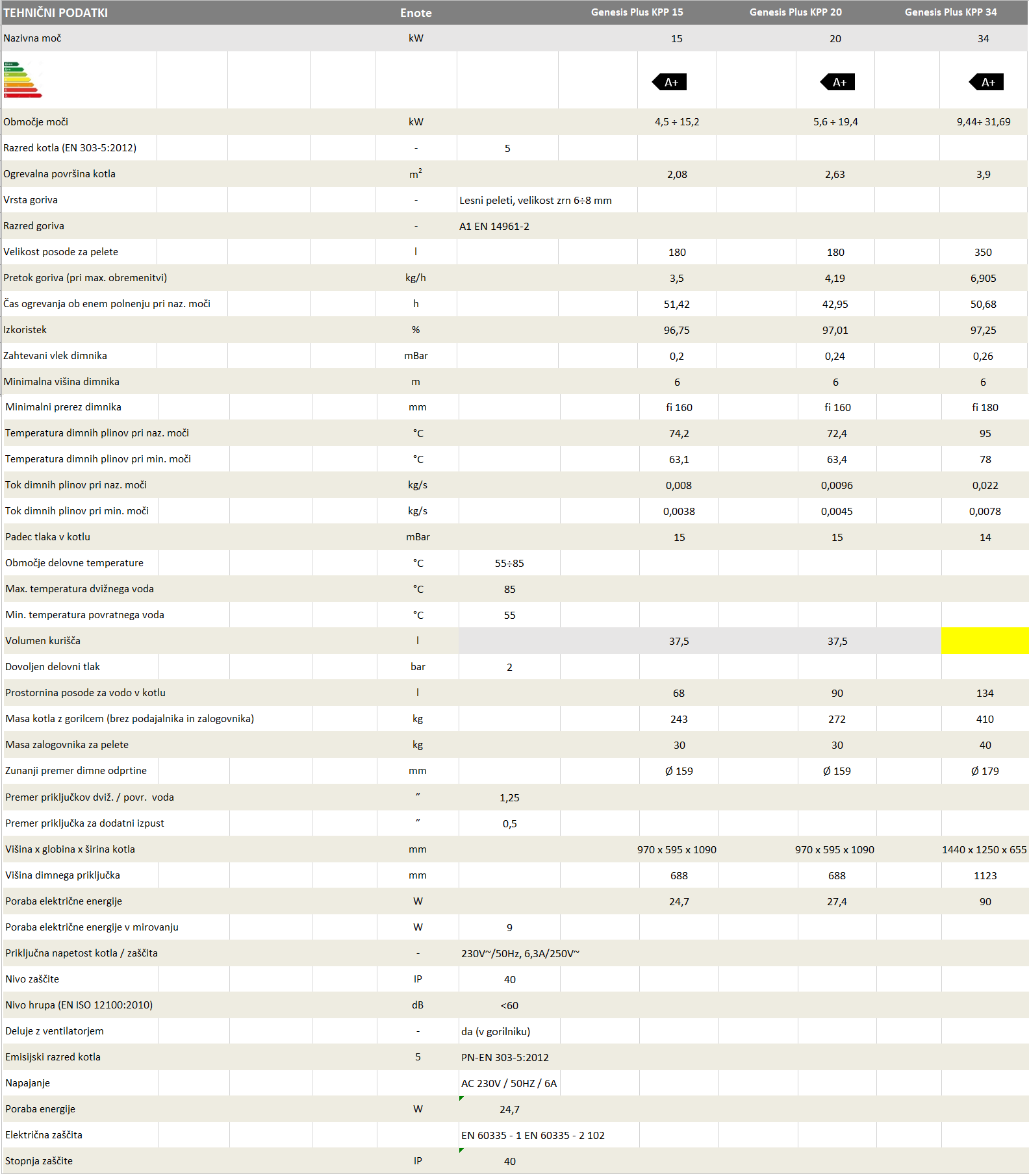

    tehnični podatki genesis

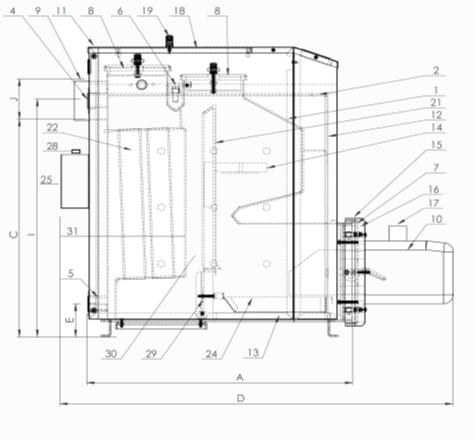

    sestava kotlov genesis1

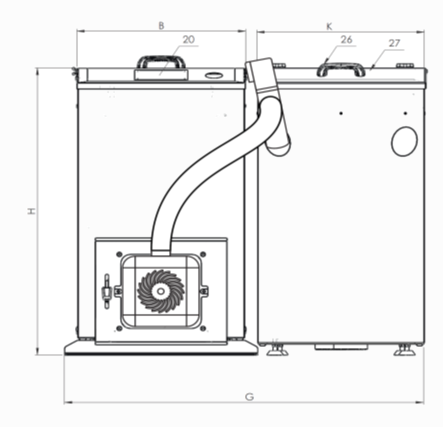

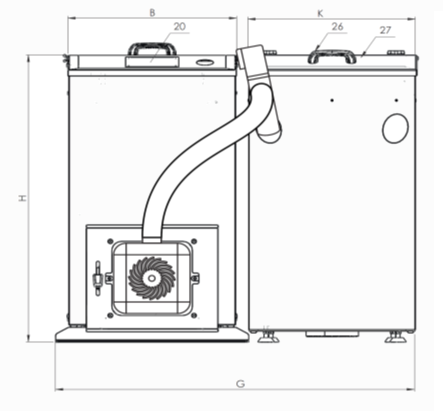

    sestava kotlov genesis12

    1. Cevni izmenjevalec
    2. Ohišje kotla (pločevina 4mm)
    3. Pritrdišče ohišja (ploč. 5mm)
    4. Priključek dovoda (Ø5/4")
    5. Priključek povratka (Ø5/4")
    6. Merilna odprtina temperature kotla
    7. Spodnja vrata gorilnika
    8. Zgornja vrata za čiščenje

    9. Priključek za dimnik
    10. Gorilnik
    11. Zaščita kotla
    12. Izolacija kotla
    13. Izolacija tal
    14. Suha cev za vodo
    15. Pokrov vrat gorilnika
    16. Izolacija zunanjih vrat gorilnika
    17. Cev za dovod pelet
    18. Zgornji pokrov
    19. Ročaj zgornjega pokrova
    20. Zaslon krmilnika
    21. Cev za vodo
    22. Dimna cev
    23. Čiščenje dimnika
    24. Posoda za pepel

    25. Krmilnik
    26. Podajalnik
    27. Zalogovnik pelet
    28. STB
    29. Pokrov cevi za vodo
    30. Kanal cevi za vodo
    31. Stena dimne cevi

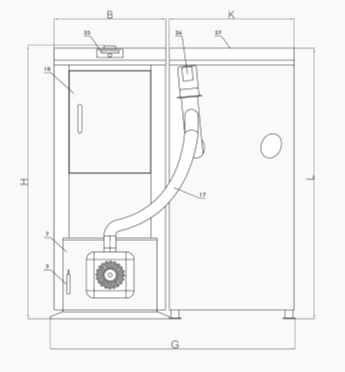

    sestava kotlov genesis plus 34kw načrt

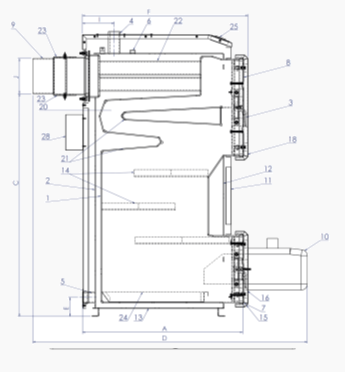

    sestava kotlov genesis plus 34kw načrt1
    1. Cevni izmenjevalec (pločevina 5mm)
    2. Ohišje kotla (ploč. 4mm)
    3. Ročaj
    4. Priključek dovoda (Ø5/4")
    5. Priključek povratka (Ø5/4")
    6. Merilna odprtina temperature kotla
    7. Spodnja vrata gorilnika
    8. Zgornja čistilna vrata
    9. Priključek na dimnik
    10. Gorilnik
    11. Zaščita kotla
    12. Izolacija kotla
    13. Izolacija tal
    14. Suha cev za vodo
    15. Spodnja vrata gorilnika
    16. Izolacija zunanjih vrat gorilnika
    17. Cev za dovod pelet
    18. Zgornji pokrov
    20. Vodoravni kanal za vodno cev
    21. Vodoravna vodna cev
    22. Dimna cev
    23. Čiščenje dimnika
    24. Posoda za pepel
    25. Krmilnik
    26. Podajalnik pelet
    27. Zalogovnik za pelete
    28. STB
    Kotel mora biti priključen direktno na dimnik ali preko jeklene dimne cevi ustreznega premera (tesen ujem). Povezava se mora rahlo dvigovati in imeti odprtino za čiščenje. Dimnik mora biti narejen v skladu s standardom PN-91/B-02413. Pravilna višina in premer dimnika zagotavljata pravilno delovanje kotla. Stanje dimnika mora pred priklopom oceniti pooblaščena oseba - dimnikar. V primeru težav z vlekom, ki se odraža v nepravilnem delovanju kotla, lahko v dimnik namestite ventilator ali generator vleka. Napravi povečujeta in stabilizirata vlek znotraj dimnika. Po vgradnji je potrebno opraviti meritve izpustna dimnih plinov.
    Dimniški sistemi iz črne in nerjaveče pločevine. Zastopnik in pooblaščeni serviser Pilremag.



    NAVODILA ZA UPORABO KOTLOV GENESIS PLUS KPP

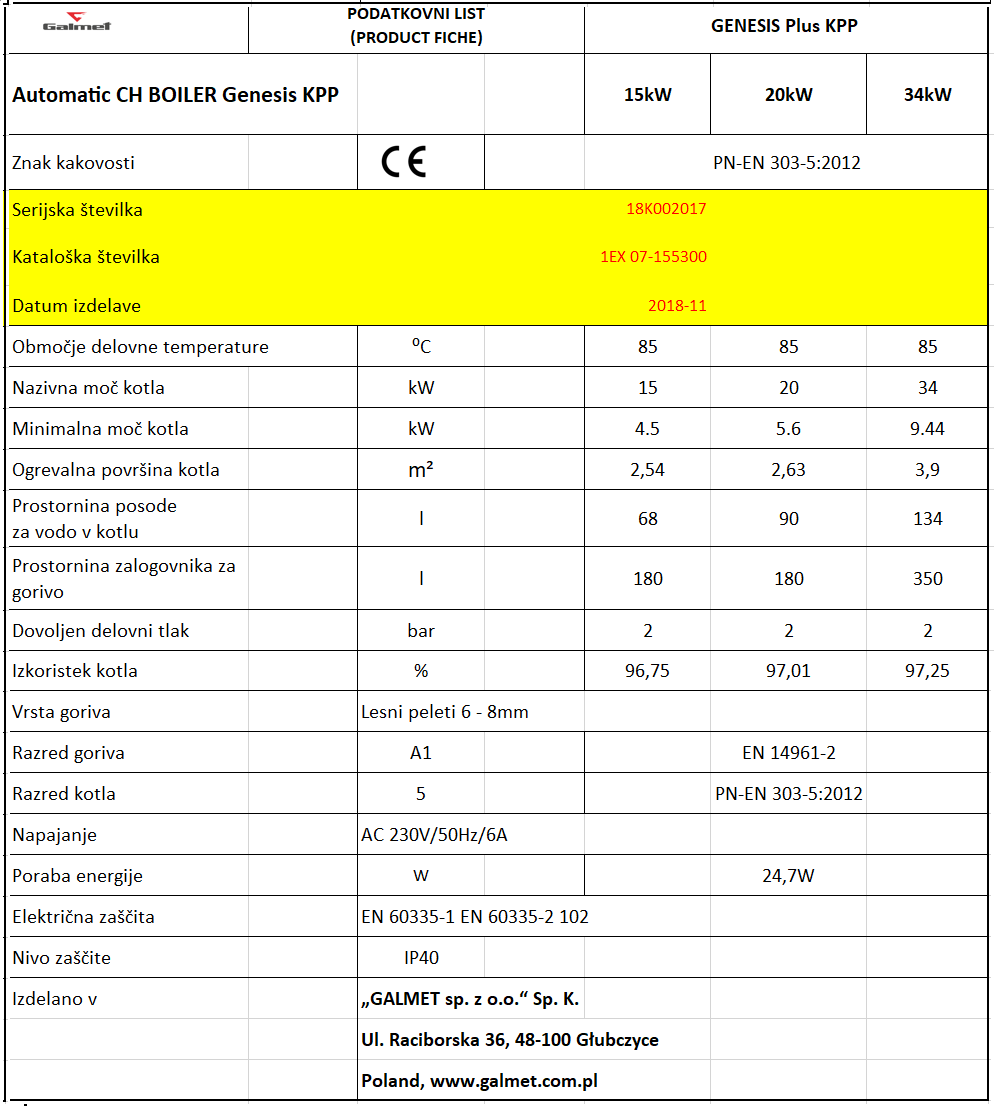

    podatkovni list podatki
